如何做水管的漏点检测?博铭维Snake 701供水管网漏损探测新模式

2022-11-15 07:51:52







  2021年11月,国家发改委、住建部等5部门联合印发的《“十四五”节水型社会建设规划》明确指出:到2025年,城市公共供水管网漏损率小于9.0%。

  开展漏损控制工作、降低管网漏损率已成为水务公司的迫切任务。


  管网漏损形态与主导因素各异,在实际的漏损管控工作中,通常会遇到以下问题:

  ①发现问题难:

  管网规模庞大、错综复杂,且长期埋设在地下

  ②缺乏高效检测技术:

  人工“听漏”,依赖检漏人员经验,且排查范围有效,效率低

  传统检漏仪大多存在精度不高、余音干扰等问题,检测效果不佳



  对于水务公司而言,探索高效、全面的漏损检测方法是控制漏损率的重要环节!


  博铭维技术直击漏损探测痛点,创新推出Snake 701压力管道检测机器人,在一定程度上克服了常规漏损检测技术费时费力、依赖检漏人员经验、检测成本高昂、在较大规模复杂管网中应用效果不佳等局限,引领供水管网漏损探测新模式。

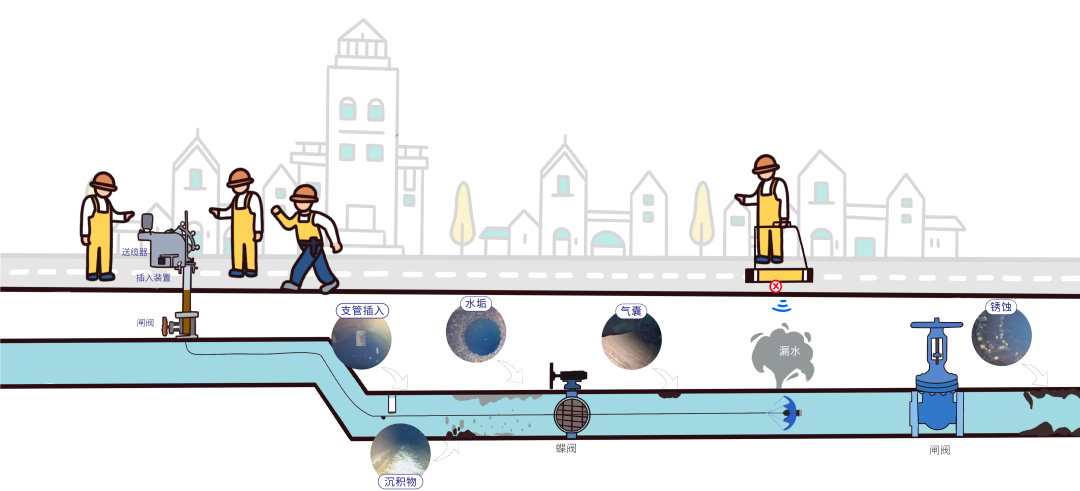

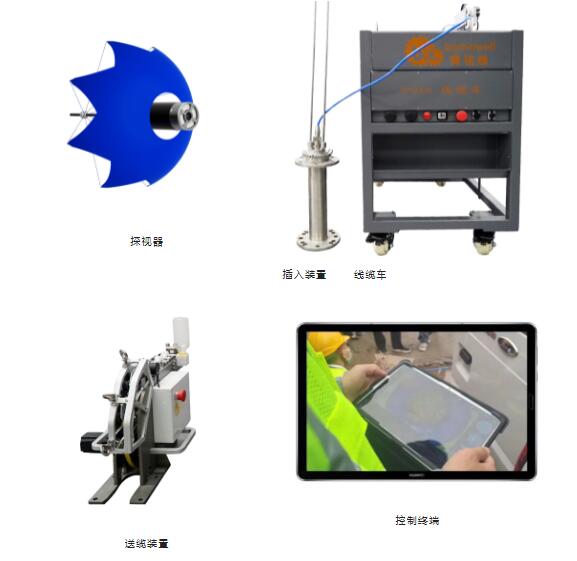

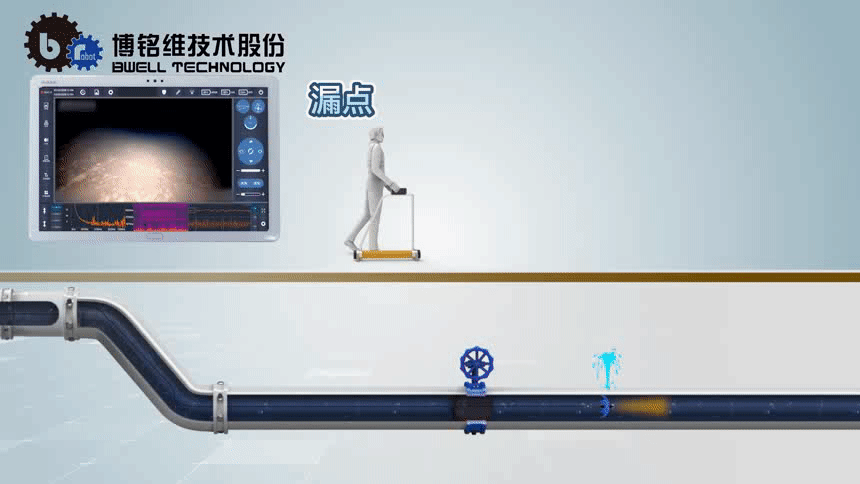

  探视器搭载高灵敏度水听器、高清摄像单元、高精度定位单元及微型6轴惯性导航姿态传感器,高效检测供水管道内部微小泄漏、管瘤、气囊、管内杂质(砂石、杂物)等多种异常情况,通过尾部线缆将检测数据实时传至智能终端。同时结合米标和地面信标系统,精准定位异常位置。对于部分管线因年代久远导致路由信息缺失,也可应用Snake 701 实现路由重构。

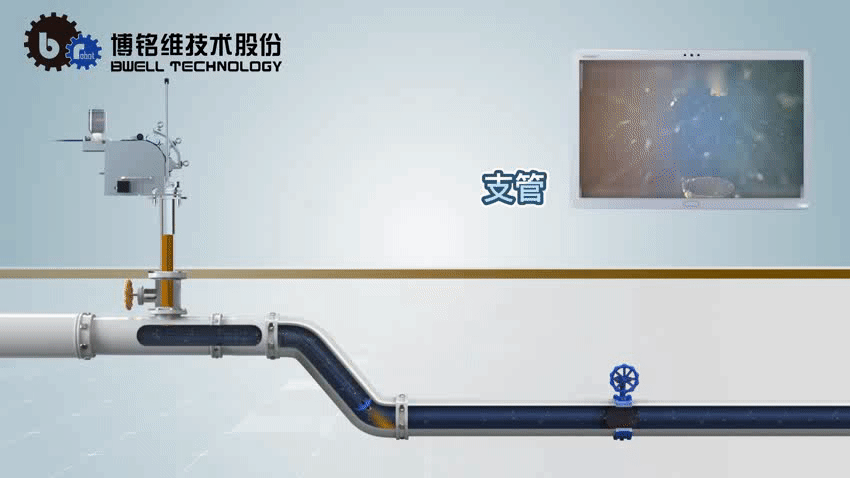

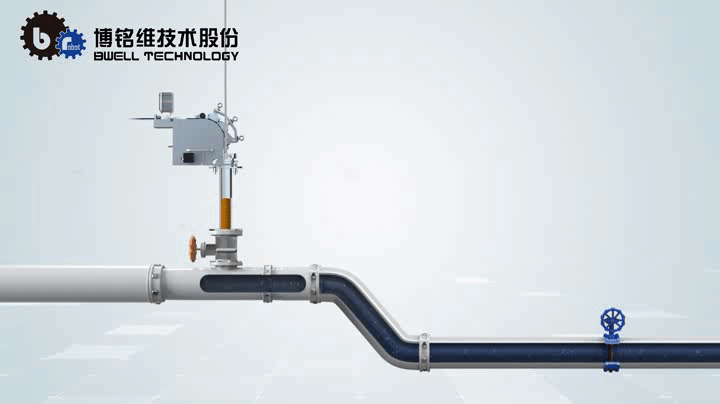

  ①业内首创通过DN80排气阀投放探视器,无需中断管道正常服务

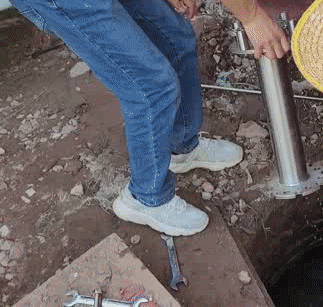

  ②单人即可操作,5分钟完成探视器投放工作

  ③投放净高仅需1.2m,适应狭小空间场景作业



  ①适用DN200-3000任意管材的供水管道

  ②可应用于多支管管道、DN500及以上蝶阀等复杂供水管道

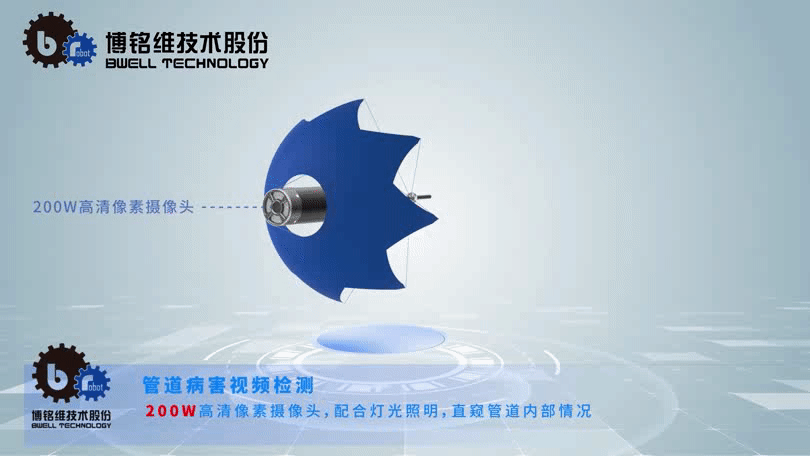

  ③200W高清像素摄像头,检测过程全程可视

  ④可实现2000m长距离检测,通过地面控制站远程供电,持久作业




  ①穿透8m埋深,定位精确±0.5m,精准定位异常位置

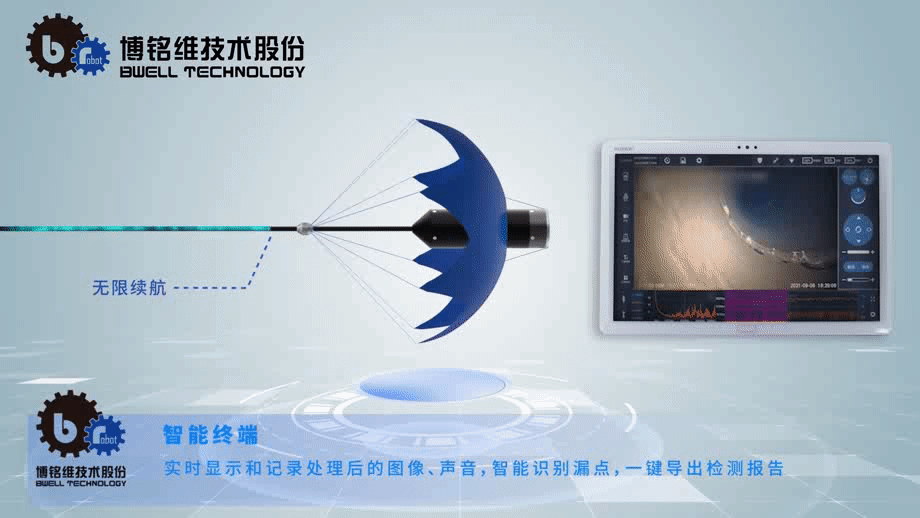

  ①实时显示和记录处理后的图像、声音

  ②智能识别漏点大小

  ③一键导出专业可靠的检测报告

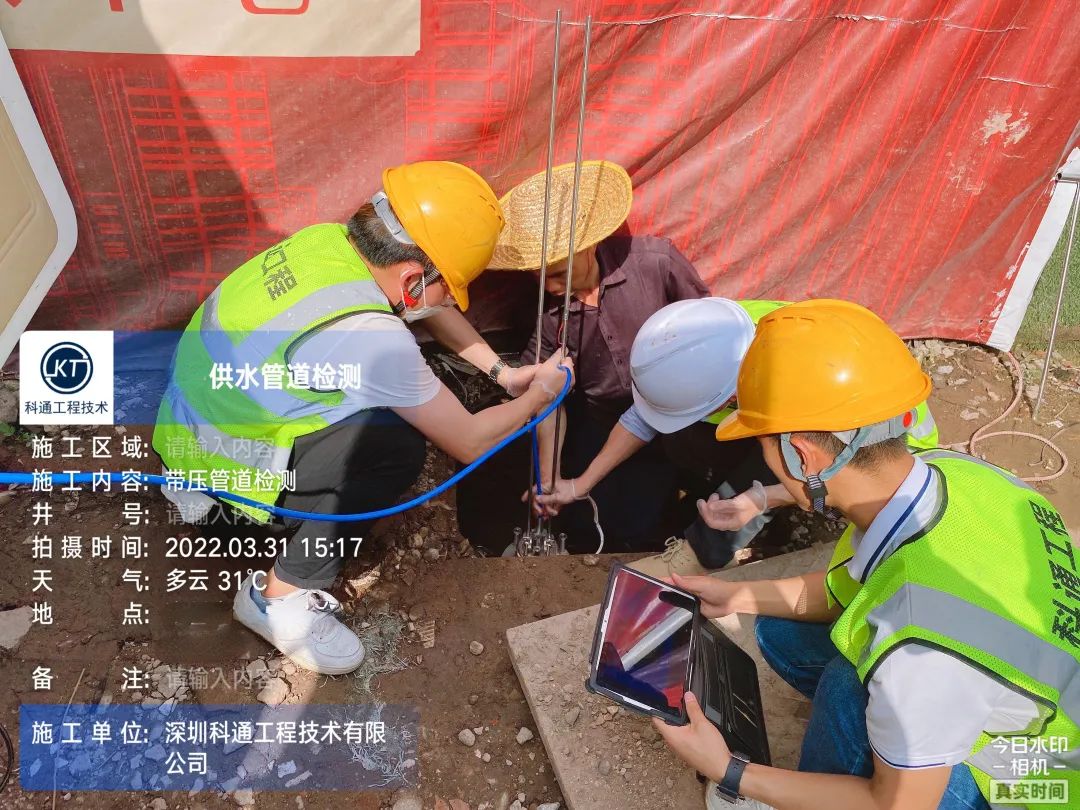

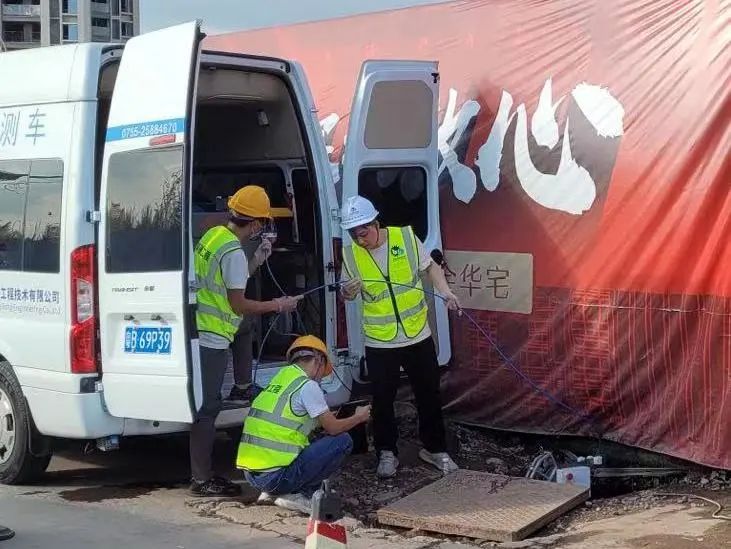

  2022年3月底,业主使用Snake 701对广东省某市DN800供水管道进行漏损检测。




  通过Snake 701对管道进行全面录像、录音和定位,发现该管道存在结垢1处、冗余接口2处,共计3处异常。为业主及时采取有效的管道修复或养护方案提供了数据依据,避免该片区出现因供水管道问题而导致的隐患事故。

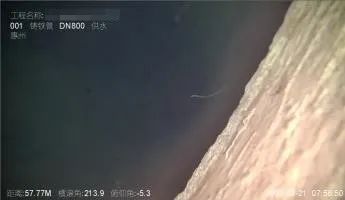

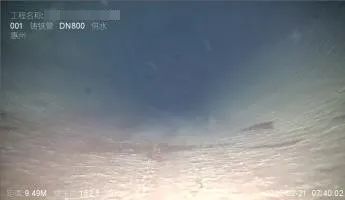

  (YYJK)冗余接口

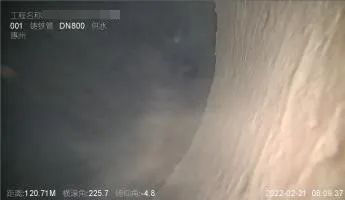

  (JG)结垢


  (YYJK)冗余接口

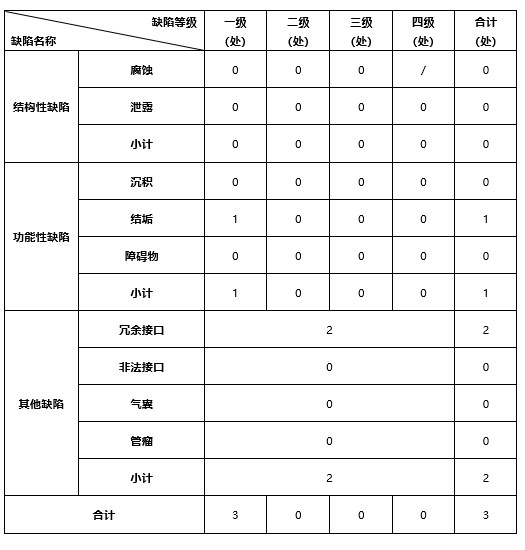

  管道缺陷统计表
