新品首发，探漏模式再升级！Snake 70S压力管道检测机器人震撼来袭

　　带你全面解析“神秘”新品

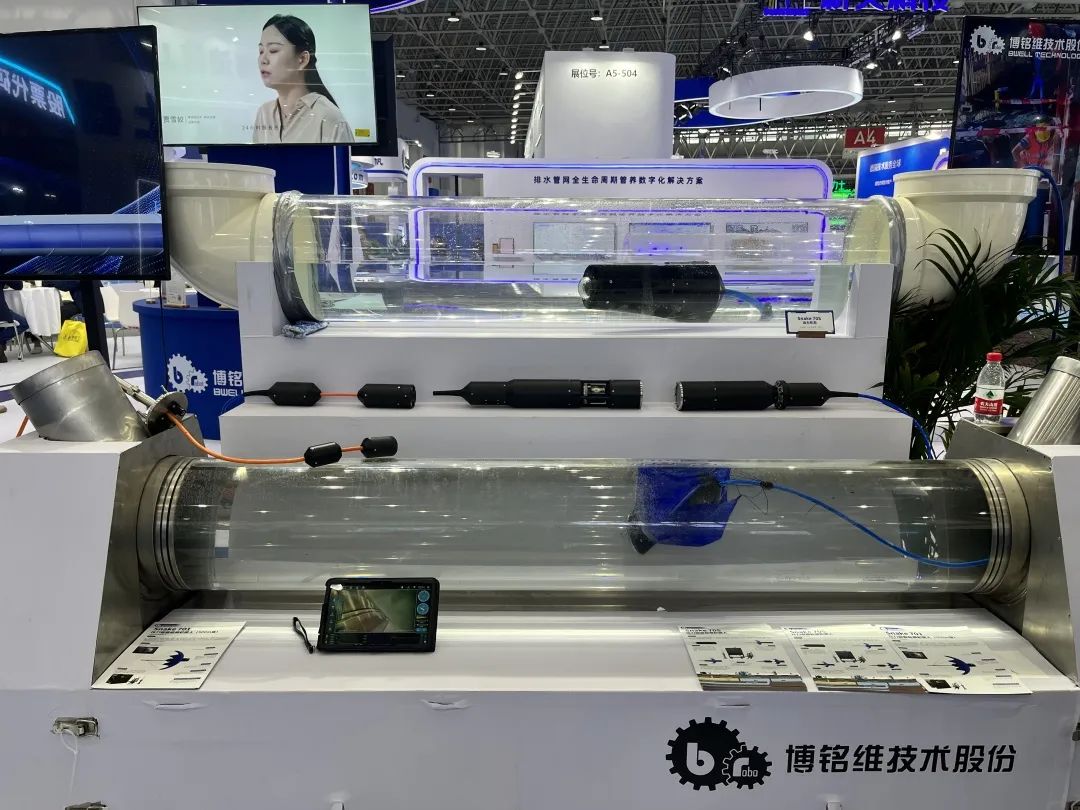

　　2023年4月13日，武汉

　　中国水协2022/2023年会

　　A5馆502展位

　　博铭维技术股份

　　全新推出压力管道检测机器人Snake系列新品

　　Snake 70S压力管道检测机器人

　　国家顶层设计，大力推进

　　在水资源短缺的背景下，降低供水管网漏损是我国城镇供水系统规划、建设和运行管理的一项紧迫任务。近年来，政府相关部门接连发布通知，从国家顶层设计层面，大力推进供水管网漏损控制与城市地下安全建设相关工作。

　　●2022年，住房和城乡建设部办公厅、国家发改委办公厅发布关于加强公共供水管网漏损控制的通知要求，到2025年，全国城市公共供水管网漏损率力争控制在9%以内。

　　传统检测方法，难点重重

　　由于管道漏损形态和主导因素各异，常规的探漏手段对探测人员专业性要求高，需要多种探测手段结合，导致排查流程复杂、检测效率低且效果不佳。当遇到复杂工况场景时，常规检测设备可能无法应用。

　　●管道埋设太深，漏水声能量被埋覆土吸收，无法监听漏水异常点；

　　●漏口被水淹没，漏水声能量被水吸，无法获取漏水点；

　　●部分管材声音传导距离短，环境噪音大，无法获取漏水点；

　　…………

　　为做到供水管道安全隐患早发现、早处理，避免更大损失，提升供水管网精细化运维水平，亟需成本低、效率高、全面的供水管道检测新方法。

　　什么是Snake 70S？

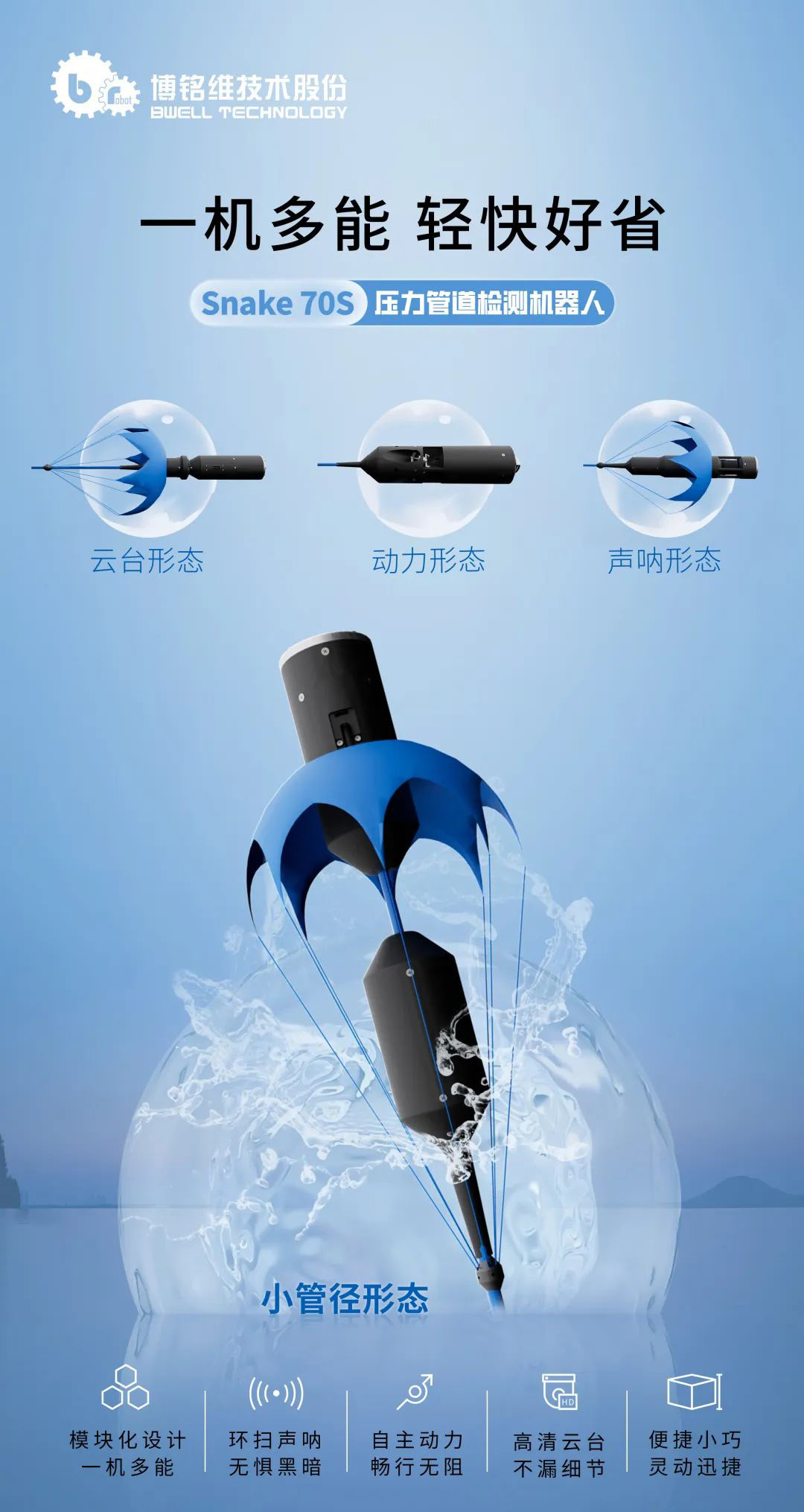

　　Snake 70S压力管道检测机器人是一款模块化的检测设备，配备流体力学动力伞与推进器两种动力装置，探视器可搭载多型号动力伞、云台灯光、高精度环形扫描声呐、压力变送器、水听器、定位信标、陀螺仪等传感器，组合成多种形态，满足不同工况的检测需求。

　　Tips：Snake 701所应用的精简插入装置专利技术、不停水带压检测技术、高精度精准定位技术等，Snake 70S通通拥有。

　　Snake 70S「闪耀」亮点

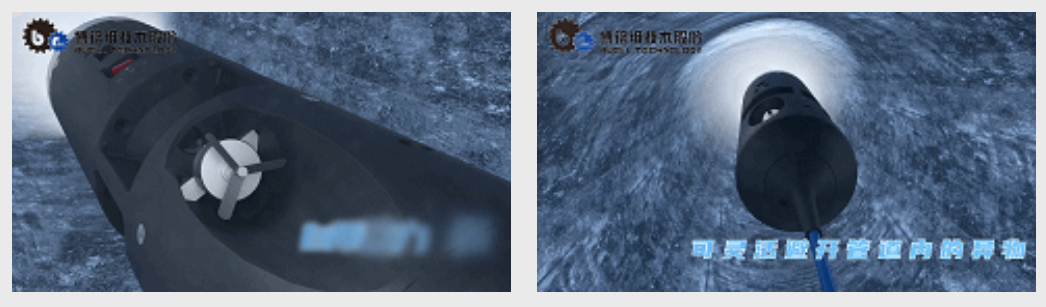

　　01、自主动力，无流速也能跑得远

　　探视器自带动力前进，无需配备动力伞，可灵活避开管道内的异物、支管，主动选择检测管道路径。适用于DN150及以上闸阀投放，进入管径DN500以上的无水流、支管多、管道内异物障碍等复杂工况场景检测。

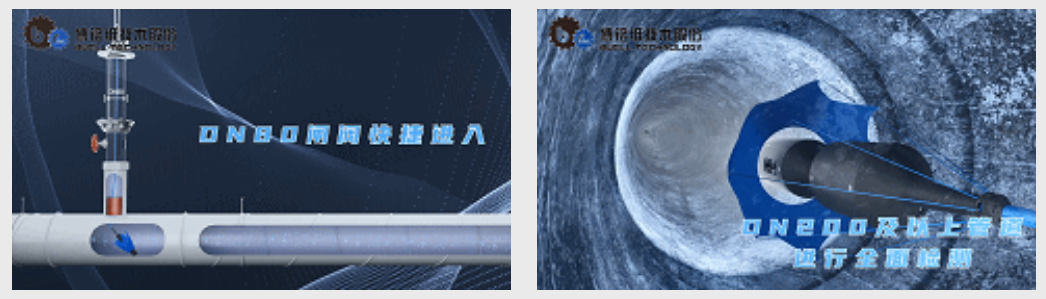

　　02、便捷灵动，管径小也能查得全

　　单节高度集成探视器配备小型动力伞，可在管径DN80闸阀快捷投放，进入管径DN200及以上管道，对管道进行全面检测。

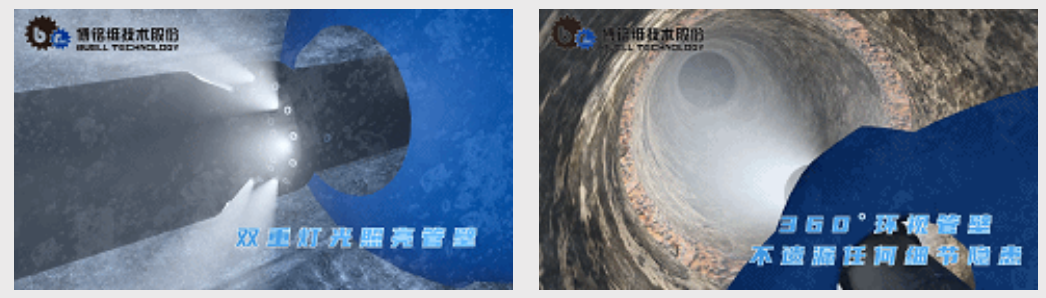

　　03、高清云台，360°全面环视无死角

　　单节高度集成探视器配备动力伞，前置云台搭载高强度灯光设备，可360°环视管壁，精准捕捉细节隐患。适用于管径DN100及以上闸阀投放，进入管径DN500以上的大管径管道检测。

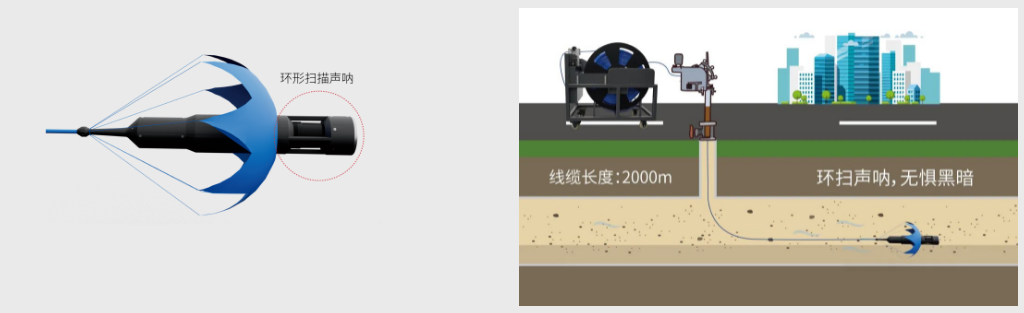

　　04、环扫声呐，水浑浊也能探得清

　　单节高度集成探视器配备动力伞，搭载高精度环形扫描声呐，准确识别判定管道内的沉积、气囊、变形、破损等缺陷情况。适用于DN100及以上闸阀投放，进入DN500以上的高浊度压力管道检测。

　　实际应用，尽显身手

　　Snake 70S压力管道检测机器人，可根据实际检测需求快速组合成多种形态，高效完成供水管网检测任务，精准定位漏水点，准确识别管道病害。

　　●国外案例●

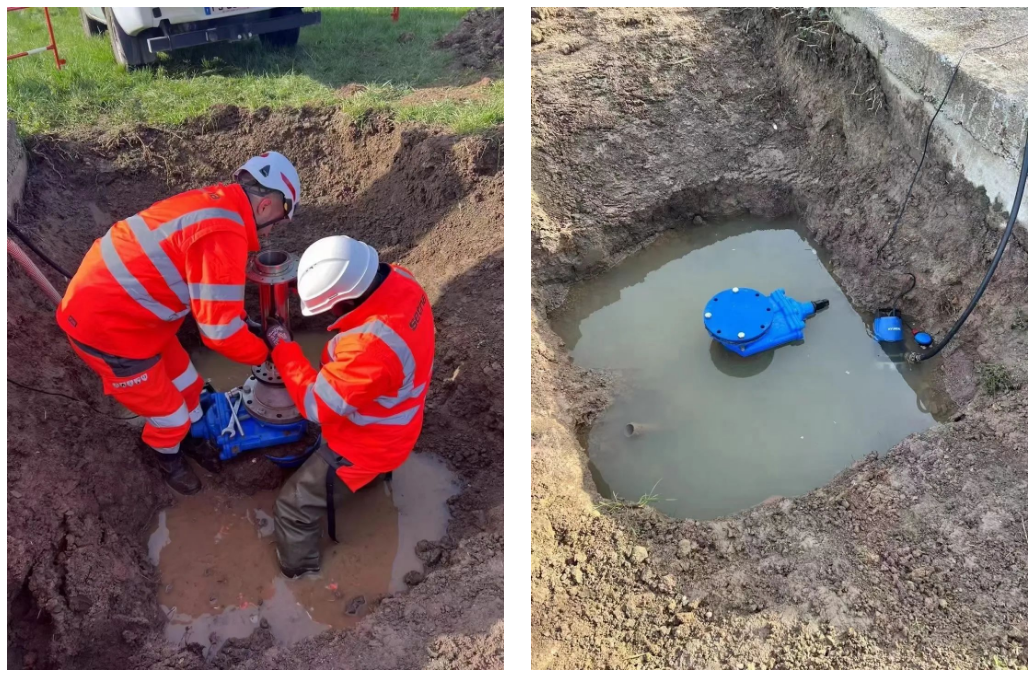

　　2023年4月法国埃皮纳勒地区，监测系统发现某管段存在异常，且异常管段因年代久远没有精准的管线GIS图，使用压力管道检测机器人Snake系列，对该管道（DN400）进行全面检测，检测管线总长1408米。

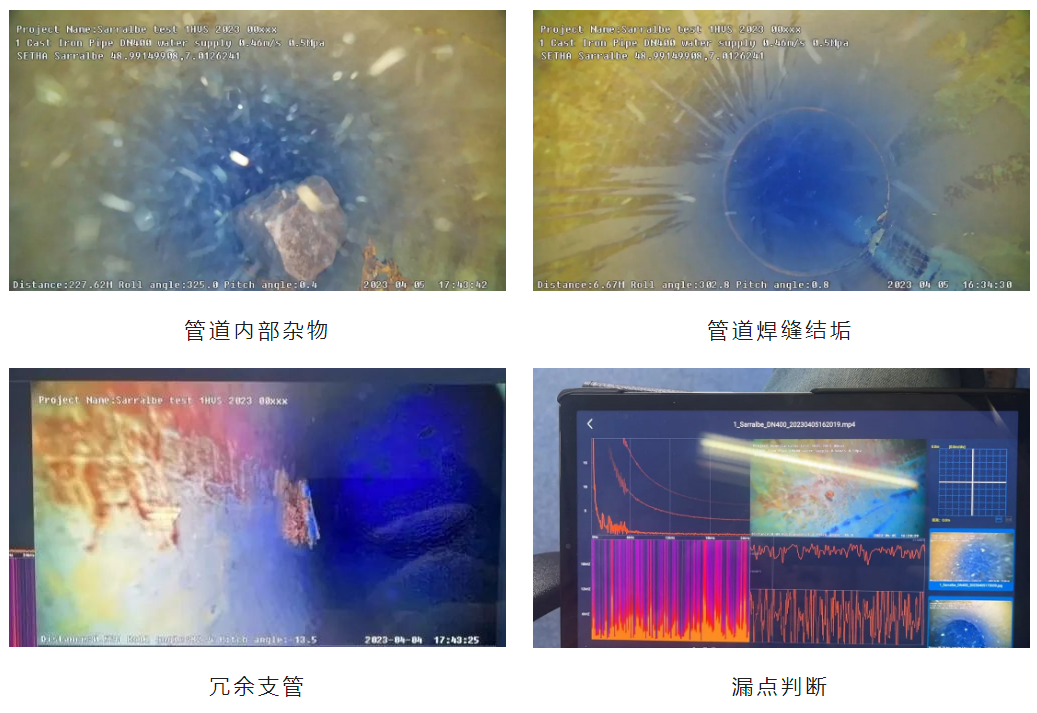

　　该管道6.67米处焊缝轻微结垢；52米处有未标注的冗余支管，227.6米处一杂物占据管道截面1/4以上，严重影响管道通流能力；本次检测还探测到3处漏点并完成全段管线轨迹精准定位，为后续的管道修复与运维提供了准确有效的依据。

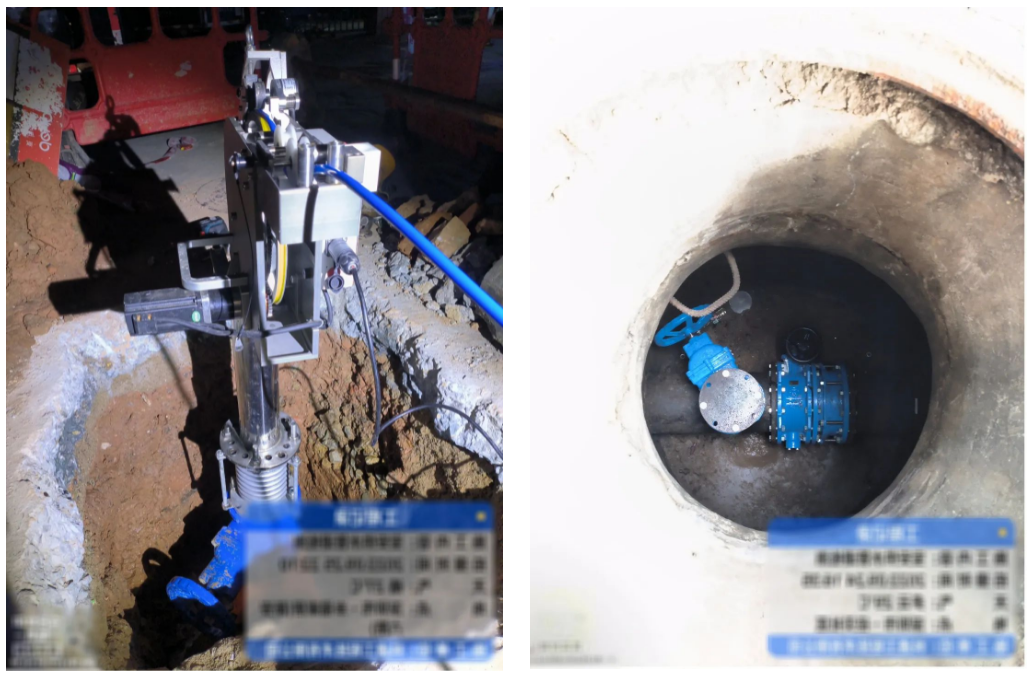

　　●国内案例●

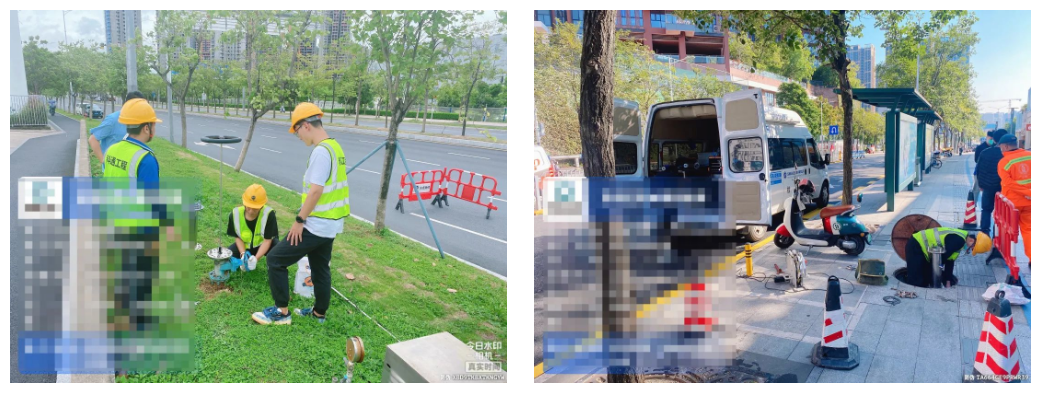

　　华南区某地使用压力管道检测机器人Snake系列，分别对DN200、DN300、DN800三段不同管径的供水管道进行检测，检测总长249.05米。

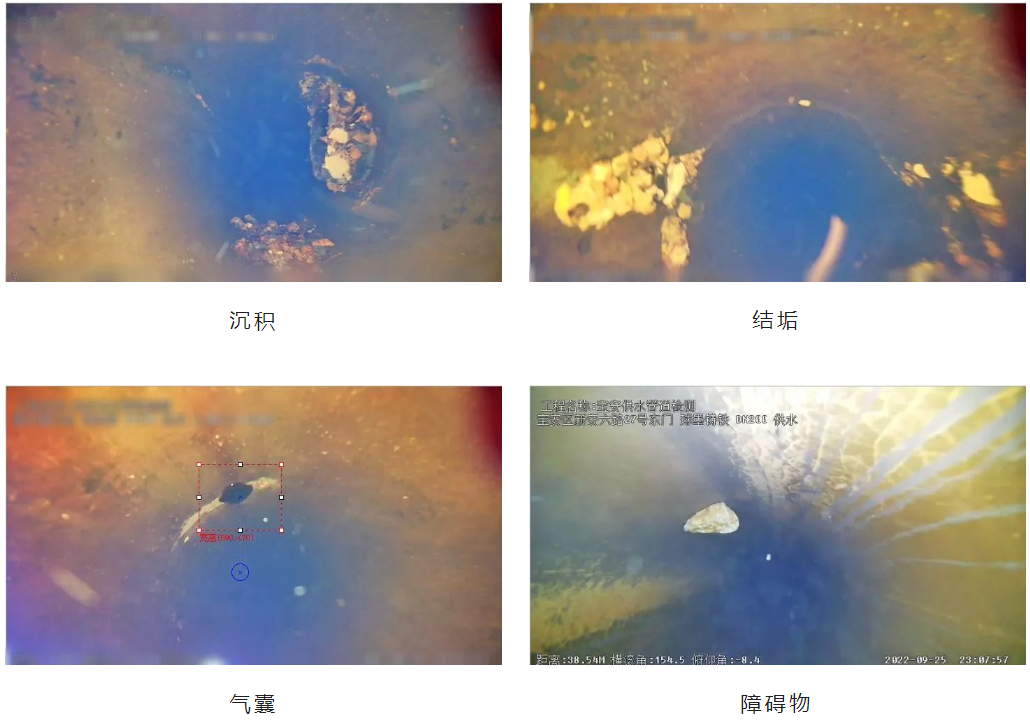

　　通过管道内窥及听音检测，在2段管道内发现内衬层脱落、气囊两处结构性缺陷，发现沉积、结垢、障碍物等多处功能性缺陷，精准高效地完成检测任务，及时排查了供水管道安全隐患。
