Pipe-NS02惯性导航测绘仪
管道轨迹走向精准测绘
功能特点

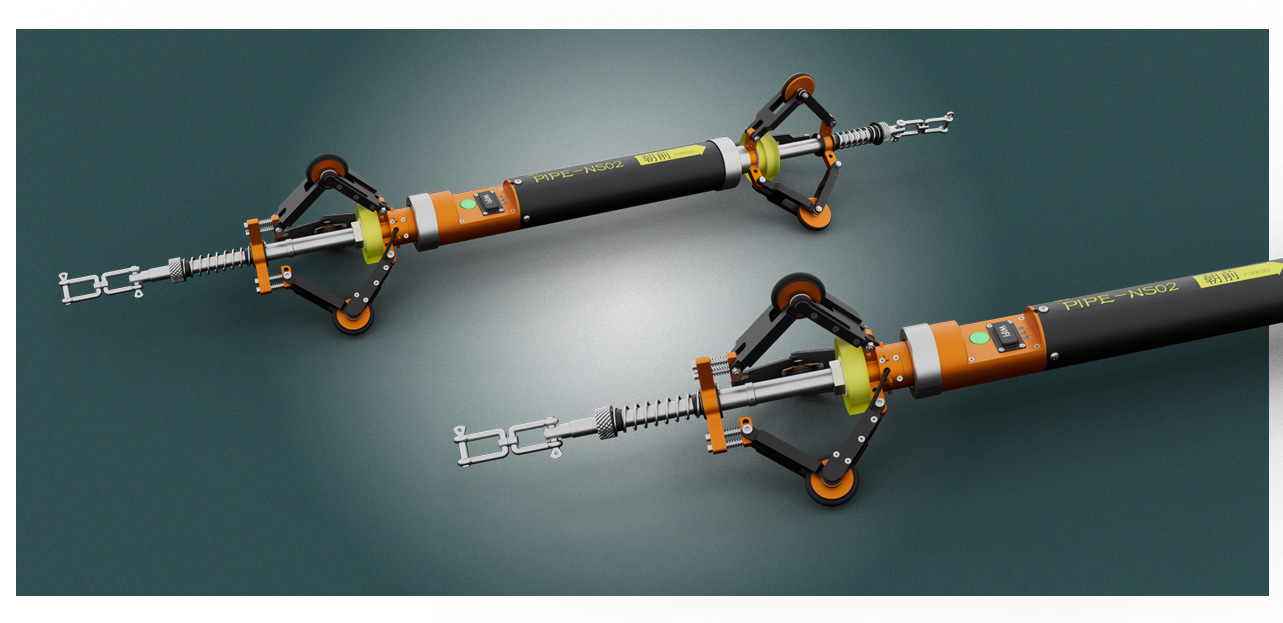

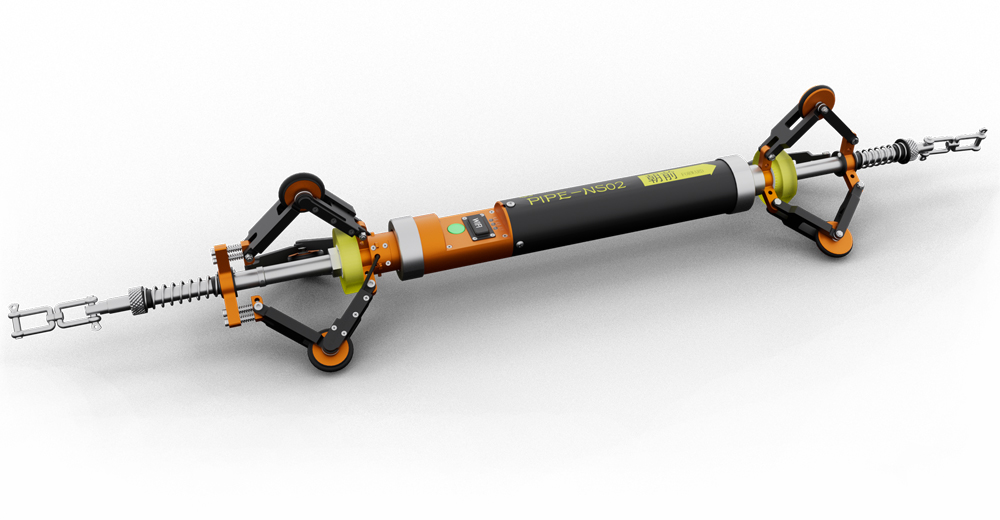

  惯导测绘机器人PIPE-NS02是一款拖拽式独立惯导测绘设备,通过收线器将设备在管道内进行拖拽测绘,惯导测绘设备可在管道内无GPS定位系统的情况下能够精准测绘出地下管线的轨迹,生成三维图。设备可根据管径大小,自由更换不同尺寸的轮滑组,可适用于顶管、工业管网等管道较长、管道内部障碍物较少、管道坡度较大的地下管网。

测绘精度高测绘机器人通过搭载高精度惯性测量单元,可准确测绘管网三维走向
独立性强惯性测量单元工作时无需外界提供GPS辅助定位信号,适用于地下复杂的管网环境
扩展性强可根据管径大小,自由更换不同型号的轮滑组,满足不同管径测绘需求
稳定性强惯性测量模块自带主动判断处理功能,保证系统稳定运行
应用视频
产品亮点
  • 无线连接
  • 数据保存回放功能
  • 轨迹显示功能
  • 轨迹测绘

无线连接

系统可与计算机无线连接,进行设备初始化检测与数据快速传输,一段管检测完成即可在现场无线连接设备,进行数据处理

数据保存回放功能

系统可以实现地下管线轨迹数据的保存及历史保存管线轨迹数据的重新标绘、显示,为日后的分析提供依据

轨迹显示功能

系统在测绘完成后显示地下管线的轨迹的平面图、剖面图及三维视图,测绘结果直观

轨迹测绘

系统可采用三维地理位置数据信息形式计算输出地下管径信息,为后续的管线管理或施工提供准确的管线轨迹依据
应用范围
  • 地下管线的轨迹测绘
